News

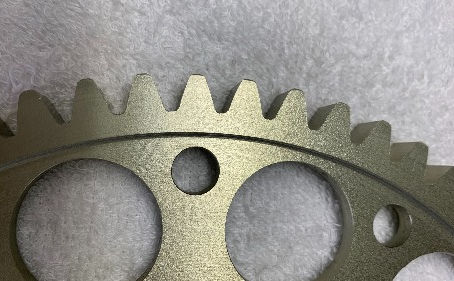

アルミニウムの陽極酸化処理（アルマイト処理）は、表面の耐食性や装飾性を向上させるために広く利用される技術です。ここでは、陽極酸化処理の基本的な条件について解説します。

1. アルマイト処理の前に行うべき基本的な前処理

アルマイト処理を行う前に、アルミニウム表面の油、汚れ、および不純物を必ず除去してください。これには脱脂、エッチング、スマット除去などの工程が含まれます。

2. アルマイト処理を行うための主要な条件

通常は硫酸を主成分とする酸性の電解液が使用されます。この他にも、シュウ酸系やクロム酸系などの電解液がありますが、用途や求められる特性に応じて選択されます。 硫酸の場合、通常10-20%程度の濃度が使用されます。 硫酸濃度以外にも溶存アルミが増加する事で不具合の原因となるため、15g/l以下での管理が必要です。 一般的な処理温度は20〜25°Cです。ただし、温度を下げることでアルマイト皮膜の硬度が上がるため、硬質アルマイトの場合は0度に近い温度で処理を行います。 一般的な電流密度は2〜3 A/dm²で行われておりますが、具体的な条件は処理目的や電解液の種類によって異なります。

3. 染色処理

アルマイト処理後に色付けを行う場合、染料を使用します。染色の方法や条件は、使用する染料の種類によって異なりますが、一般的には専用の染色液で数十分から数時間浸漬します。

4. 封孔処理

染色後、皮膜表面の微細な孔を封じる処理を行います。これにより、皮膜の密度が向上し、耐食性や耐摩耗性が大幅に向上します。

5. まとめ

アルミニウムの陽極酸化処理は、電解条件の適切な管理が変化します。電解液の種類、濃度、温度、および電流密度は、目的に応じて調整する必要があります。 また、染色処理と封孔処理によって、さらなる機能性と美しさを加えることができます。 これらの条件をコントロールすることで、最適なアルマイト処理を実現し、製品の耐久性と装飾性を両立させることができます。 アルマイト処理は、アルミニウム製品の表面硬度を大幅に向上させ（Hv200~600程度）、耐摩耗性を高めることができる優れた表面処理技術です。
