News

普通アルマイトと硬質アルマイトの違い（硬さの目安）

アルマイト処理は大きく「普通アルマイト」と「硬質アルマイト」に分けられます。 硬質アルマイトは名称の通り、普通アルマイトよりも硬い皮膜を狙った処理です。

• 普通アルマイト：硬度の目安は HV250 前後
• 硬質アルマイト：硬度の目安は HV400 前後

数字だけだとイメージしづらいですが、普通アルマイトでも硬さは高く、用途によっては十分な耐摩耗性が期待できます。

硬さが変わる理由（温度と微細孔構造）

一つのポイントは「処理時の液温」です。普通アルマイトはおおむね 20℃程度で処理するのに対し、 硬質アルマイトは 0℃付近まで低温にして処理する条件が紹介されています。

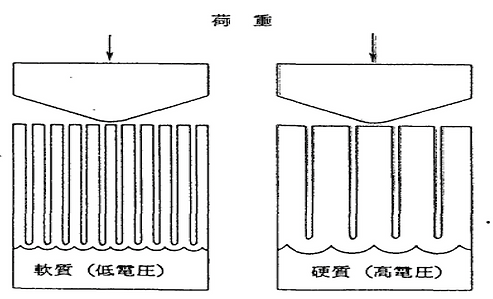

低温側で処理すると、皮膜中の孔（ポア）のサイズが小さくなりやすく、孔と孔の間の壁（孔壁）が厚くなり、 結果として皮膜がより緻密になって硬さにつながる、という整理です。

膜厚の目安（限界膜厚の考え方）

記事では、処理条件によって「成長できる膜厚の上限（限界膜厚）」の目安が変わる点にも触れられています。 例として、普通アルマイトは 約30µm 付近で頭打ちになりやすい一方、硬質アルマイトでは 約100µm 程度まで狙えるケースがある、という説明です。

ある厚みを超えると、皮膜の成長より溶解側の影響が大きくなり、膜としての増加が見込みにくくなる、という考え方でまとめられています。

まとめ

普通アルマイトと硬質アルマイトの「硬さ」の差は、処理温度を含む条件設計によって皮膜の微細構造が変わり、 緻密さ（孔径・孔壁）や到達しやすい膜厚の傾向が変化する点が要点です。 目的（耐摩耗・外観・膜厚など）を明確にして処理を選定することが重要です。
